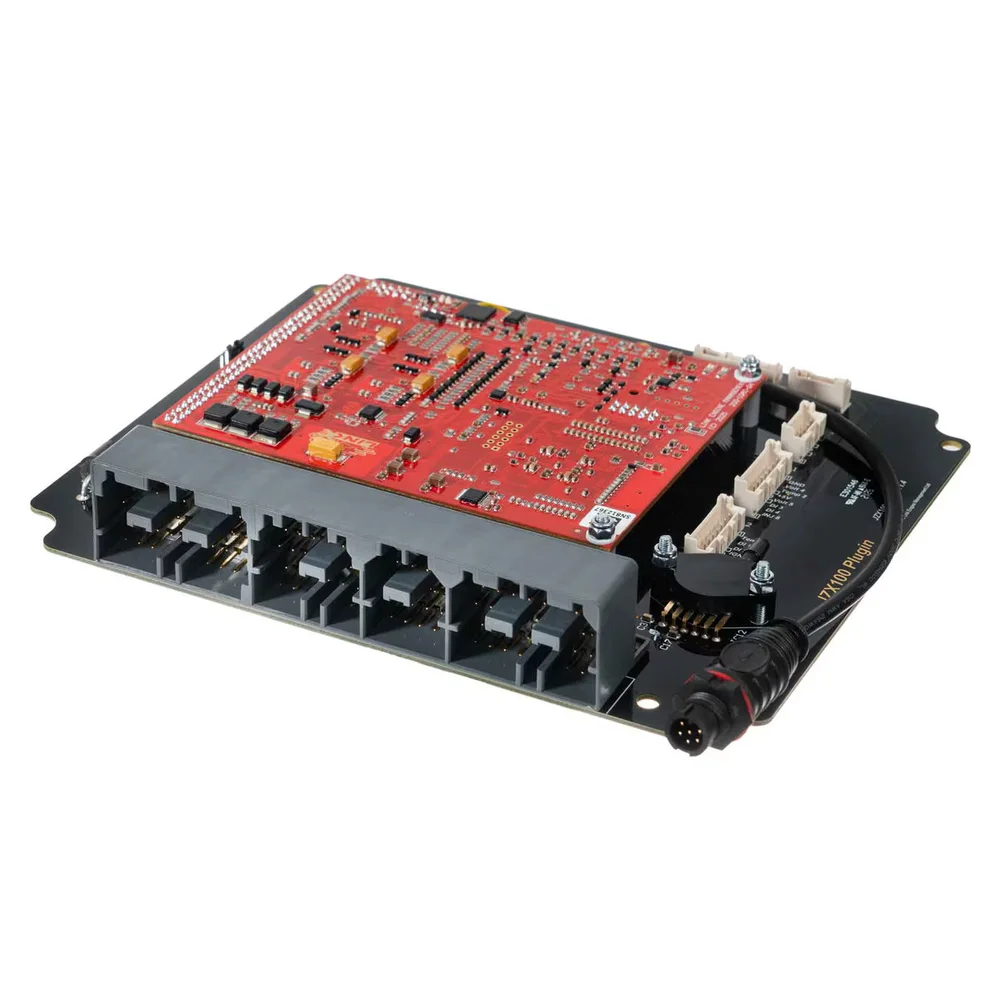

JZXLink JZX100X

Descrizione

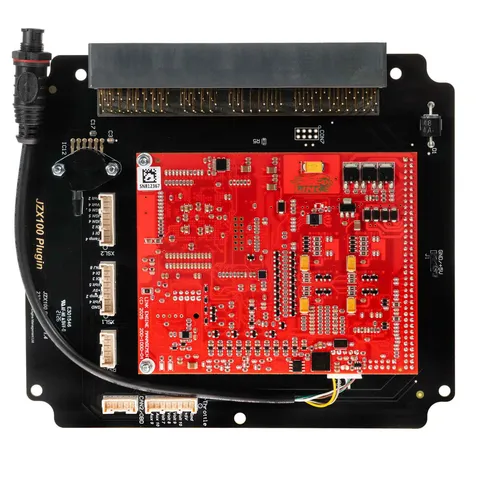

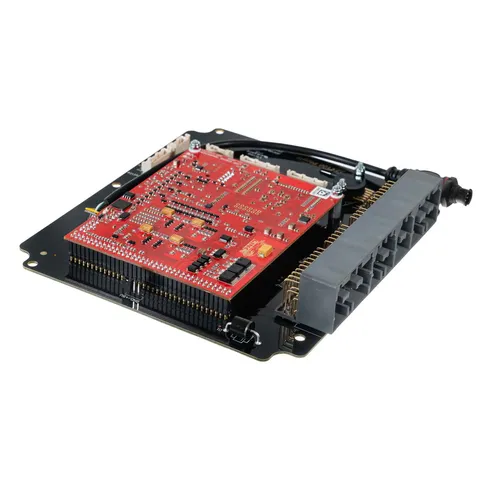

La JZX100X si monta nella scatola originale e sostituisce la centralina di serie del 1JZ VVT-i, senza modifiche al cablaggio.

Le Plug-In G4X sostituiscono la centralina di serie e si montano nella scatola originale, senza modifiche al cablaggio della vettura. Tutte le funzioni di una Link G4X wire-in, con installazione diretta.

Note importanti

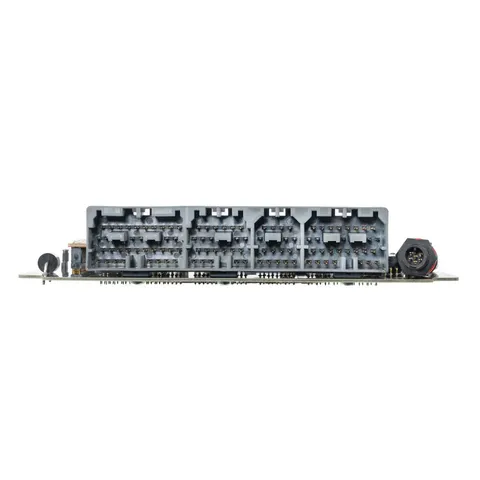

• Prima dell'acquisto verifica che il connettore della tua centralina di serie corrisponda a quello mostrato in foto.
• Compatibile solo con cambio manuale.
• Sensore MAP integrato da 7 bar.
• La maggior parte delle funzioni di serie della vettura è supportata.

Applicazioni compatibili

• Toyota JZX100 (Chaser, Cresta, Mark II) con motore 1JZ VVT-i

Caratteristiche principali G4X (ove applicabili)

• Mappe carburante e accensione fino a 6D
• Controllo fasatura variabile in closed loop di precisione (quattro alberi, controllo indipendente)
• Iniezione sequenziale
• Trigger digitale, tutti i pattern OEM
• Supporto dell'hardware del minimo di serie
• Controllo boost 5D con tre tabelle commutabili
• Funzioni motorsport: anti-lag, launch control, flat shift
• Correzione barometrica continua (sensore a bordo)
• Porta CAN
• QuickTune: taratura automatica del carburante
• Correzione per singolo cilindro
• Cavo USB di taratura incluso
• Registrazione statistiche nella memoria interna
• Compensazioni per marcia su anticipo, boost e carburante
• Doppie mappe carburante, accensione e boost selezionabili in tempo reale
• Sensori di fase e di giri Hall, a riluttanza variabile o ottici, anche combinati
• Controllo boost riferito a marcia, velocità o posizione farfalla
• 512 MB di memoria per il data logging
• Iniezione a stadi (staged injection)
• Controllo detonazione con finestra (knock windowing)

Espansione I/O

Ingressi e uscite disponibili sui connettori di espansione, come da documentazione Link.

Expansion Connector 1: (Con5)

Gnd	Sensor Ground Only

An Volt 4

An Temp 2

+5V Out

Low Current +5V Supply

An Volt 5

DI 3

DI 4

Aux Inj 8

Expansion Connector 2: (Con6)

An Temp 4

DI 1

DI 2

Aux Ign 4

Aux Ign 5

Aux Ign 6

An Volt 1

An Volt 2

Ethrottle Connector

Ethrottle 1	Ground (Signal)
Ethrottle 2	+5v out
Ethrottle 3	An Volt 10
Ethrottle 4	An Volt 9
Ethrottle 5	An Volt 8
Ethrottle 6	An Volt 7
Ethrottle 7	Aux 10
Ethrottle 8	Aux 9
