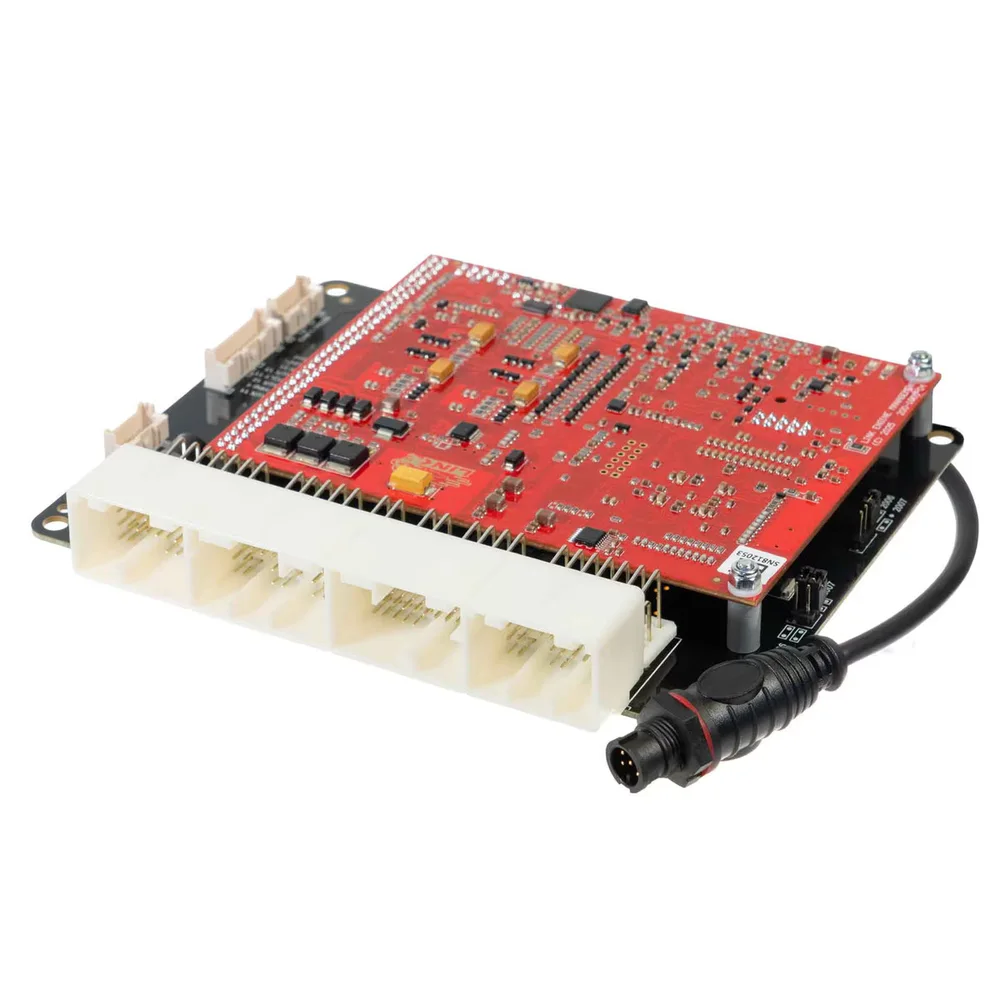

WRXLink (V10) WRX107X

Descrizione

La WRX107X si monta nella scatola originale e sostituisce la centralina di serie delle WRX V10 con motore EJ25 e acceleratore elettronico, senza modifiche al cablaggio.

Scegli il modello giusto con il controllo dei pin: guarda i pin A1–A3 del connettore originale. Se sono vuoti, serve la WRX107X (questa scheda, cod. 225-4000); se hanno i fili, serve la WRX104X. La WRX107X copre il 2007 e alcune vetture di fine 2006: il controllo è indispensabile.

Le Plug-In G4X sostituiscono la centralina di serie e si montano nella scatola originale, senza modifiche al cablaggio della vettura. Tutte le funzioni di una Link G4X wire-in, con installazione diretta.

Note importanti

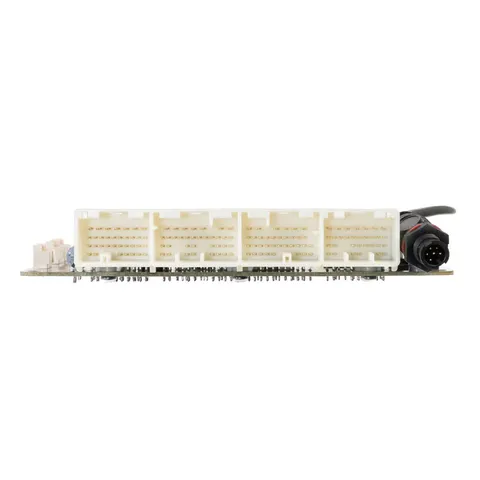

• Prima dell'acquisto verifica che il connettore della tua centralina di serie corrisponda a quello mostrato in foto.
• Compatibile solo con cambio manuale.

Applicazioni compatibili

• Subaru WRX V10 EJ25 (2.5) 2004–2007, telaio GD/GG con acceleratore elettronico, cambio manuale
• Copre il 2007 e alcuni modelli di fine 2006

Non adatta a WRX hatchback GR/GH/GE/GV o di terza generazione.

Caratteristiche principali G4X (ove applicabili)

• Mappe carburante e accensione fino a 6D
• Controllo fasatura variabile in closed loop di precisione (quattro alberi, controllo indipendente)
• Iniezione sequenziale
• Trigger digitale, tutti i pattern OEM
• Supporto dell'hardware del minimo di serie
• Controllo boost 5D con tre tabelle commutabili
• Funzioni motorsport: anti-lag, launch control, flat shift
• Correzione barometrica continua (sensore a bordo)
• Porta CAN
• QuickTune: taratura automatica del carburante
• Correzione per singolo cilindro
• Cavo USB di taratura incluso
• Registrazione statistiche nella memoria interna
• Compensazioni per marcia su anticipo, boost e carburante
• Doppie mappe carburante, accensione e boost selezionabili in tempo reale
• Sensori di fase e di giri Hall, a riluttanza variabile o ottici, anche combinati
• Controllo boost riferito a marcia, velocità o posizione farfalla
• 512 MB di memoria per il data logging
• Iniezione a stadi (staged injection)
• Controllo detonazione con finestra (knock windowing)

Espansione I/O

Ingressi e uscite disponibili sui connettori di espansione, come da documentazione Link.

There are two different options for the expansion connectors, depending on whether your ECU is the 2004-2006 ECU or the 2006-2007 ECU.

2004-2006 ECU

Blank	AN Volt 11
An Temp 4	Temperature sensor input
Blank	No function
Blank	AN Volt 12
Blank	No function
Blank	No function
+5V Out	Low Current +5V Supply
Gnd	Sensor Ground Only

2006-2007 ECU

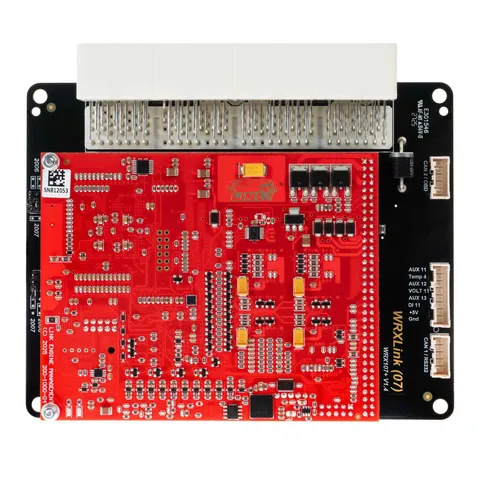

The 2006-2007 V10 ECU contains an 8 pin expansion connector.

Aux 11	Auxiliary Output
An Temp 4	Temperature sensor input
Aux 12	Auxiliary Output
Volt 11	Analog 0-5V input
Aux 13	Auxiliary Output
DI 11	Digital Input
+5V Out	Low Current +5V Supply
Gnd	Sensor Ground Only
