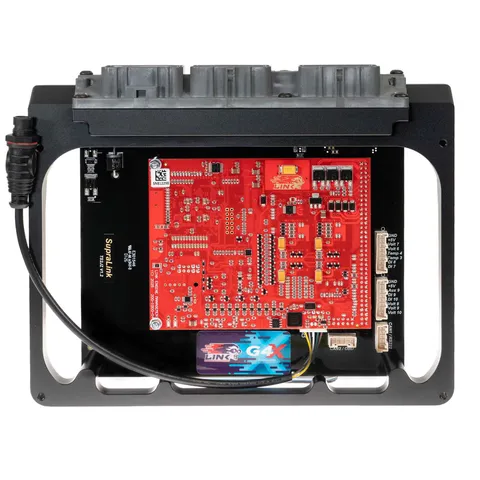

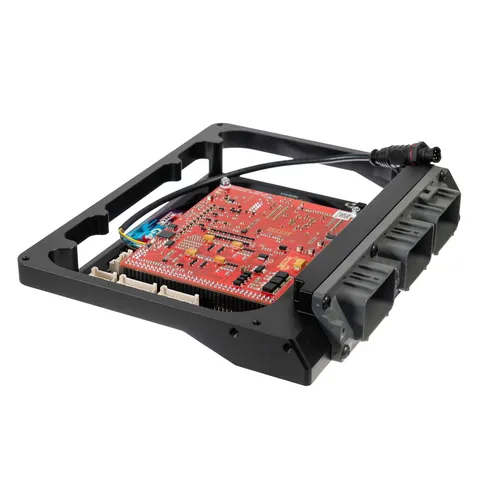

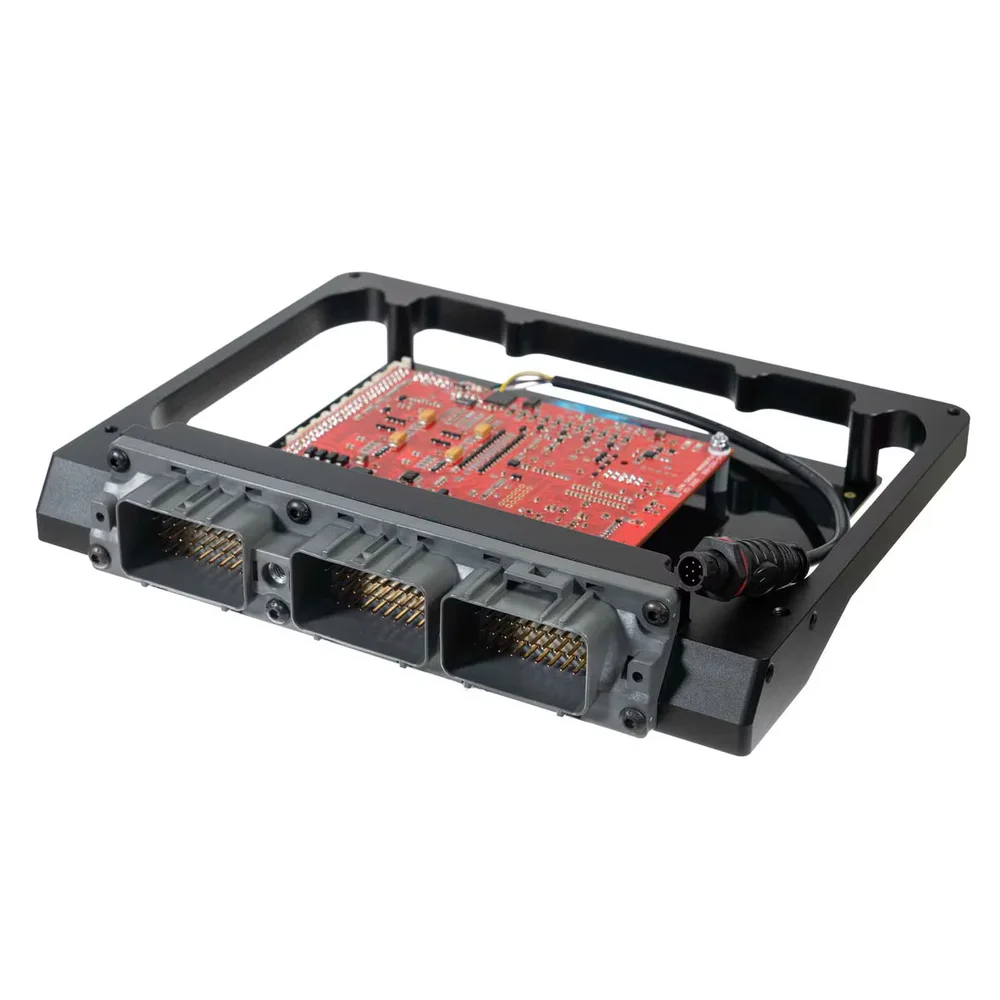

SupraLink TS2JZX

Descrizione

La TS2JZX si monta nella scatola originale e sostituisce la centralina di serie del 2JZ senza VVT-i, senza modifiche al cablaggio.

Le Plug-In G4X sostituiscono la centralina di serie e si montano nella scatola originale, senza modifiche al cablaggio della vettura. Tutte le funzioni di una Link G4X wire-in, con installazione diretta.

Note importanti

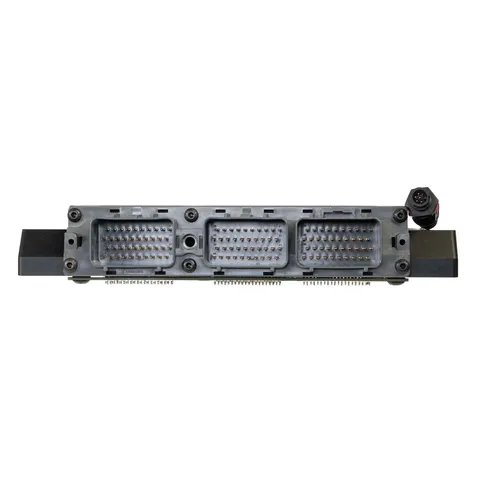

• Prima dell'acquisto verifica che il connettore della tua centralina di serie corrisponda a quello mostrato in foto.
• Compatibile solo con cambio manuale.
• Sensore MAP non integrato: va acquistato a parte.
• Consigliati il cablaggio XS Loom e un sensore MAP esterno (venduti separatamente).
• La maggior parte delle funzioni di serie della vettura è supportata.
• Supporta configurazioni aspirate, biturbo parallelo o monoturbo. Non supporta il controllo sequenziale dei due turbo di serie.
• Non entra nella scatola della Supra aspirata.

Applicazioni compatibili

• Toyota Supra con motore 2JZ senza VVT-i

Caratteristiche principali G4X (ove applicabili)

• Mappe carburante e accensione fino a 6D
• Controllo fasatura variabile in closed loop di precisione (quattro alberi, controllo indipendente)
• Iniezione sequenziale
• Trigger digitale, tutti i pattern OEM
• Supporto dell'hardware del minimo di serie
• Controllo boost 5D con tre tabelle commutabili
• Funzioni motorsport: anti-lag, launch control, flat shift
• Correzione barometrica continua (sensore a bordo)
• Porta CAN
• QuickTune: taratura automatica del carburante
• Correzione per singolo cilindro
• Cavo USB di taratura incluso
• Registrazione statistiche nella memoria interna
• Compensazioni per marcia su anticipo, boost e carburante
• Doppie mappe carburante, accensione e boost selezionabili in tempo reale
• Sensori di fase e di giri Hall, a riluttanza variabile o ottici, anche combinati
• Controllo boost riferito a marcia, velocità o posizione farfalla
• 512 MB di memoria per il data logging
• Iniezione a stadi (staged injection)
• Controllo detonazione con finestra (knock windowing)

Espansione I/O

Ingressi e uscite disponibili sui connettori di espansione, come da documentazione Link.

The Toyota Supra plug-in ECU has two expansion connectors.

From PCB revision 1.2

Expansion Connector 1:

Gnd	Sensor Ground Only
+5V Out	Low Current +5V Supply
An Volt 7	Analog 0-5V input
An Volt 6	Analog 0-5V input
An Temp 4	Temperature sensor input
An Temp 3	Temperature sensor input
DI 8	Digital input
DI 7	Digital input

Expansion Connector 2

Gnd	Sensor Ground Only
+5V Out	Low Current +5V Supply
Aux 9	EThrottle - can't be used as an Aux Out
DI 9	Digital input
DI 10	Digital input
An Volt 8	Analog 0-5V input
An Volt 9	Analog 0-5V input
An Volt 10	Analog 0-5V input
